سه شنبه 15 سپتامبر 2009
/ / /

در پست قبلی من چهار حالت Macro Linear ، Micro Linear ، Macro & Micro Linear و Non Linear رو بشکل چهار شکل نشون دادم و الان باید چهار شکل دیگر رو هم اضافه کنم که همین چهار حالت رو دربر دارند اما مربوط به شاخص هایی میشوند که مانند ضریب خازنی C و یا THD بر اساس فرکانس حالت ثابت دارند. مثلا تابع انتقال H یک آمپلی فایر میتونه نسبت ولتاژ خروجی به ولتاژ ورودی باشه که چهار شکلی که قبلا دیدید رو ما ازش استفاده میکنیم اما پاسخ فرکانسی یک سیستم به شکل هایی که الان میبینید نزدیک هستند.

در هر صورت در تحلیل Objective تقریبا با این 8 نوع شکل سروکار خواهیم داشت.

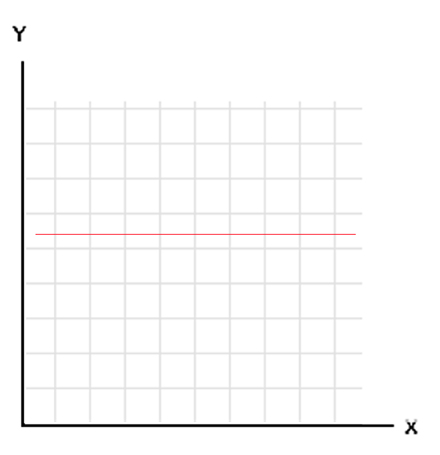

ail

شکل شماره 5

شکل بالا یک منحنی ثابت H=c را نشان میدهد که c یک ضریب ثابت میباشد. این تابع هم در ماکرو و هم در میکرو خطی میباشد. چقدر خوب بود همه شکل ها همینجوری بود البته با قیمت پایین برای همه Audiophile ها.

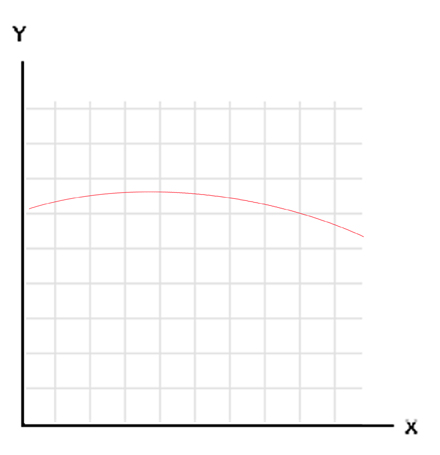

il1

شکل شماره 6

شکل بالا تابعی را نشان میدهد که در Macro رفتاری غیر خطی دارد و حالت ثابت ندارد اما در Micro رفتاری Linear ، پیوسته و مشتق پذیر دارد.

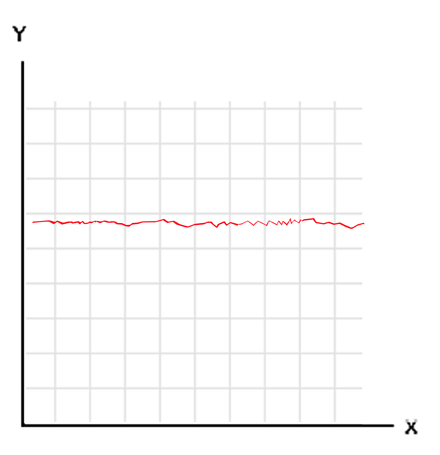

al1

شکل شماره 7

شکل بالا تابعی را نشان میدهد که در Macro رفتاری خطی دارد اما در میکرو حالت Linear و هموار نداشته و مشتق پذیر نمیباشد.

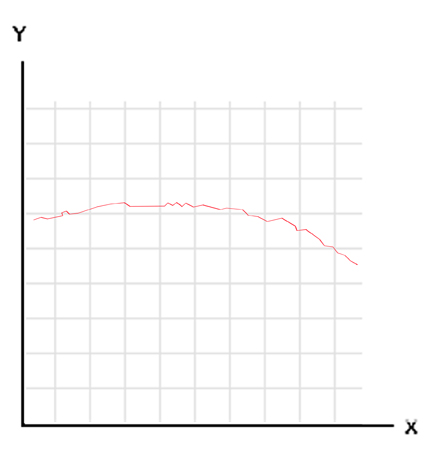

nl1

شکل شماره 8

تابع بالا هم در ماکرو و هم در میکرو رفتاری غیر خطی دارد.

یک سیستم غیر خطی وقتی با یک موج سینوسی با فرکانس f مواجه میشود در خروجی غیر از هارمونیک اصلی f یک سری هارمونیک های اضافی بترتیب 5f ، 4f ، 3f ، 2f و … را تولید مینماید. مثلا اگر تابع غیر خطی H برابر با x به توان دو باشد ما در خروجی بهمراه فرکانس پایه f  هارمونیک دوم (فرکانس 2f) را هم خواهیم داشت.

اگر تابع انتقال از درجه 3 یعنی x به توان 3 باشد ما در خروجی هارمونیک دوم و سوم را خواهیم داشت و هر چقدر تابع انتقال پیچیده تر باشد هارمونیک های درجات بالاتر هم به خروجی اضافه میشوند.

یک سیستمی که در ماکرو رفتاری غیر خطی دارد (مثل یک بلندگو با درایور کاغذی و یا یک آمپلی فایر SET لامپی) در اکثر مواقع فقط هارمونیک های ابتدایی مانند دوم و سوم را اضافه میکند و هارمونیک های درجات بالاتر اضافه نمیشوند اما سیستمی که در میکرو غیر خطی رفتار میکند (مثل آمپلی فایر Solidstate پوش پول Class B) هارمونیک هایی از درجات بالاتر را با خروجی اضافه میکند که دامنه این هارمونیک ها خیلی زیاد نیست است.

حس شنیداری به ما میگوید حتی اگر دامنه هارمونیک های دوم و سوم زیاد باشد و میزان دیستورشن در این حالت بالا باشد ما با صدا مشکل جدی نخواهیم داشت اما اگر در صدا هارمونیک های درجات بالاتر هم باشند اما دامنه کمی داشته باشند و مجموع همه هارمونیک ها خیلی کم باشد صدا خوب نخواهد بود.

خیلی جالبه ، یک سینگل اندد لامپی مجموعا 10% دیستورشن داره و یک Solidstate مثل Halcro زیر 0.001% دیستورشن اما چون شکل تابع دیستورشن اینها فرق میکنه صدای لامپی به گوش ما سازگار تر است.

من اینطور نتیجه میگیرم که یک سیستم در صورتی پاسخ مناسبی دارد که در Micro رفتاری خطی داشته باشد و اگر توانست این خطی بودن رو در میکرو حفظ کند آنوقت به سمت بهتر کردن وضعیت ماکرو برود. غیر خطی بودن در ماکرو خوب نیست و این مشخصه حتی در لامپ به گوش من و یا یکی مثل کالمز خوشایند نیست و باید تا حد ممکن اونرو هم کنترل کرد اما چیزی که به هیچ وجه نمیشه کاریش کرد اینه که به هر قیمتی حتی با رفتار غیر خطی زیاد در ماکرو باید سیستم در میکرو پاسخی خطی داشته باشه.

چیزی که جالبه اینه که سیستمی در میکرو خطی تر رفتار میکند که Minimal تر و یا به اصطلاح ساده تر باشد (Simple is Better) و از اجزای کمتری در طول مسیر انتقال سیگنال استفاده کند.

من بر اساس همین نگاه و با همین نمودار ها نتایج جالبی رو خواهم گرفت که مهمترین اونها اینه که صدای Vitus در میکرو از همه Solidstate های دنیا رفتاری Linear تر، Smooth تر و بهتر دارد در عین حال که در ماکرو پا به پای بهترین Design ها مانند FM Acoustics پیش می آید.

به عبارات زیر نگاه کنید:

Simple vs Complex

Emotional vs Impressive

Musical vs Precision

Micro Structure vs Macro Structure

Low Power Class A Single Ended Triodes vs High Power Push Pull Class B

Analog vs Digital

Tubes vs Solidstates

Zero Negative Feedback vs Negative Feedback

Subjective vs Objective

(Level 2 & Level3 Audiophiles) vs (Level0 & Level1 Audiophiles)

همه این موارد در دو سوی یک جریانند، سمت چپ که شامل Simple و Emotional و Musical و Micro و Class A و Analog  و Zero Negative Feedback میشه در یک گروه قرار میگیرند و در مقابل اونها Complex و Impressive و Precision و Macro و Class B و Digital و با Negative Feedback قرار میگیره. شنوندگان هم در دو سوی همین جریانند، Level0 و Level1 در سمت راست و Level2 و Level3 در سمت چپ.

این دسته بندی ادامه هم داره مثل درایور کاغذی در مقابل درایور سرامیک ، Zero Upsampling و Upsampling و …

آنها که در سمت چپ قرار دارند در میکرو خطی ترند و آنها که در سمت راست قرار دارند در ماکرو خطی ترند. چیزی که خیلی جالبه اینه که صنعت صدا در این صد سال کاملا به سمت راست یعنی بهتر کردن Macro Linearity پیش رفت و هنوز مجلات از این حرکت حمایت میکنند و مایکل فرمر میگه آمپلی فایر 1000 واتی Musical Fidelity دیگه بهترین صدا رو داره میده.

به این میگن صنعت احمق صدا…

ادامه دارد…
