سورس دیجیتال Transport & DAC

مونیخ 2017

چهار شنبه 24 می 2017
/ / /

آرمن با تیم AMR صحبت کردند تو مونیخ . آرمن گفت اینا معتقدند از کامپیوتر فقط با بردهای بسیار کم وات صدا درمیاد و وینسنت از تیم AMR گفت با i3 و i7 و این جور cpu های قوی و پرتوان صدا درنمیاد و بهترین cpu باید 4 هسته و کم وات باشه.

کسی که 4 سال روی صدای کامپیوتر کار کرد یعنی شرکت CAD انگلیس هم از i7 dual core با 8MB Cashe یا کواد کور Celeron استفاده کرده البته فرکانس باس رو از 2.4 به 800 کاهش داده که همین انرژی مصرفی رو میاره پایین و صداش هم خیلی عالیه بین موزیک سرورها.

شرکت Mojo Audio این اعتقاد رو داره که باید کواد کور کم وات سلرون باشه اونم خیلی روی این موضوع و طراحی Power Supply برای کامپیوتر کار کرده. و اینکه گفته باید نرم افزار و سیستم عامل سبک باشه.

این پسره Romaz هم تو Computeraudiophile forum هم اعتقاد داره باید فرکانس کلاک کم باشه و جریان cpu کم ولی Cashe سی پی یو زیاد باشه.

منم معتقدم اینا حرفشون درسته ولی شرط گرفتن صدای خوب با این سیستم کم وات اینه سیستم عامل و نرم افزار خیلی سبک و راحت باشه. اینجا لینوکس کمک میکنه با MPD یا Roon Bridge . با سیستم عامل سنگین و بهینه نشده نمیشه از برد و سی پی یو 5 واتی صدای خوب گرفت. سیسام پیشنهادی :

Fujitsu D3313-S5


JCAT Femto PCIe to USB Card

بدون هارد بدون مونیتور ، فقط و فقط یک اتصال شبکه و یک خروجی USB

Read More

Oyaide EMI sheet

پنجشنبه 27 آوریل 2017
/ / /

سه شنبه رفتم از آقای امیدوار یه سری چیزای جالب گرفتم برای جذب امواج الکترومغناطیس که شرکت Oyaide ژاپن زده و خیلی هم قیمتش مناسبه. یه سری هم پد برای کنترل لرزش مکانیکال گرفتم از برند FO.Q ژاپن.



کلا این ژاپنی ها خوب چیزایی میزنن. حالا تست کنم ببینم چطور هستند. اولی که oyaide زده رو باید روی cpu یا مدارات های فرکانس بچسبونید تا با جذب اون تشعشع ها محیط اطراف تمیز بمونه. دومی برای کنترل لرزش برد و دیگر کامپوننت ها هست. یه سری پنبه هم گرفتم از Acoustic Revive برای زیر کانکتور برق و اینترکانکت که بامزه هست :-)))))

این پنبه ها برای جذب و دیفیوز امواج هستن.


در مورد روشهای کاهش نویز :


I have done extensive testing with battery supplies (not the LPS-1) in the past and compared against some of my lesser supplies like my iFI, HDPlex, Teradak, etc., even though my battery supplies have no leakage current, they never sounded that much better and in some cases, they sounded worse.  At least in these instances, leakage current wasn’t a big deal.

With some of my server builds in the past, I had gone to great lengths to minimize RF with such practices as using thick aluminum enclosures, using well insulated DC cabling and making sure no bare wire was exposed, using point-to-point wiring to keep wire lengths to a minimum, underclocking my CPU and RAM, independently powering my OS and storage drives, shielding my CPU, wrapping my cabling, RAM and SSDs in ERS paper, and even lining the ICs on my motherboard as well as the entire inside of my chassis with ERS paper and despite these painstaking measures, I found it astonishing that when I grounded the signal from my server with an Entreq grounding box, noise floor dramatically dropped further.


Read More

Digital Signal or High frequency Analog Signal

یکشنبه 23 آوریل 2017
/ / /

یه لینک هست لازمه بخونیدش اگر علاقه مند کامپیوتر آئودیو هستید:





تو انتقال بيت پرفكت دیتای كامپيوتر مثلا کپی فایل از روی هارد به هارد یا هارد به فلش یا روی شبکه ما هرچقدر هم خطاي تايمينگ داشته باشيم اصلا مهم نيست چون تايمينگ ربطي به صحت اطلاعات انتقالي نداره اما خطاي تايمينگ تو انتقال ديتاي صوتي بخاطر پخش در لحظه Real Time كاملا روي كيفيت سيگنال صوتی اثر ميزاره. یعنی ممکنه سیگنال بیت پرفکت انتقال داده بشه اما بخاطر جیتر کیفیت صدا افت زیادی داشته باشه.

نکته مهم دیگه شکل موج سیگنال انتقالی هست که اونم کاملا روی صدا تاثیر میگذاره. به گفته طراح Ayre شما نباید فکر کنید سیگنال دیجیتال دارید منتقل میکنید باید فکر کنید سیگنال آنالوگ رو دارید با فرکانس بالا که خیلی هم حساس تره انتقال میدید.

برای همینه خیلی مقابله با نویز و جیتر هردو برای حفظ کیفیت سیگنال تو دیجیتال مهمه. مهم تر اینکه سیگنال دیجیتال هم باید خوب تولید بشه با پاورساپلای خوب.

شعار Bits are bits در مورد های فای صدق نمیکنه و در این های فای لعنتی حتی یه کابل شبکه بهتر هم میتونه کلی کیفیت رو تغییر بده.

دوستان صدای های اند یه جورایی Black Art هست چون سالها زمان میبره یکی بتونه مثل CEC یا Audio Note یه چیزی بیرون بکشه که بقیه نمیتونن. اصلا اصلا فکر نکنید طراحی سیستم صوتی به معنای های اند ساده است. برای همین پیچیدگی های طراحی دیجیتال هست که تنها ترنسپورتی که دیدیم کلا با همه ترنسپورت ها فرق داره CEC TL0-X هست.

من بعد از اینهمه سال های فای بازی معتقدم خیلی خیلی خیلی کم هستند طراحانی که بتونن صدای خوبی بگیرند. واقعا همونجور که رومی میگه 99% بازار پر شده از چیزهایی که صدای خوبی نمیدن.

من که گاهی فکر میکنم چه کاریه بریم یه CEC TL0 بخریم اینهمه ماجرا واسه چی اخه :-))))))

Charlie Hansen:

All of this can be boiled down to a simple phrase. “All of the problems with digital are analog problems.”

This is the primary reason that digital audio has taken so many decades to come close to the sound of analog.

The thing to remember is that digital systems are not immune to degradation due to noise. They tend to be much more highly resistant to noise than analog systems, but noise in any system will cause performance degradations.

Gordon Rankin:

But since digital audio is a streaming system, the timing of the bits is critical. If the bit changes to the correct state but at the wrong time, this is equivalent to changing to the wrong level at the correct time.

Another area to tackle is what is referred to as signal integrity. The signal leaves a transistor or IC chip and it has to make its way across the PC board, component-by-component so that the signal is degraded as little as possible. When you are talking about what makes one transport a “good sounding” one, again we are talking about treating so-called “digital” products as very high speed analog circuits. The clock frequencies in these units are typically between 10 and 100 MHz. When considering a square wave, a convenient rule of thumb is that the bandwidth must extend in both direction (higher and lower frequencies) by a factor of at least 10x to preserve the waveform fidelity.
So designing a high performance digital circuit means that you are essentially designing high performance analog circuits that have a bandwidth extending up to at least 100 MHz, and in some cases all the way to 1 GHz. The traditional rules of PCB layout connectors, signal routing, ground planes, solder joints, PCB materials, and even PCB coatings break down at these high frequencies.

Read More

Bit-Perfect Voyage MPD Image

پنجشنبه 13 آوریل 2017
/ / /

تشکر بسیار از جادی عزیز که این سیستم بیت پرفکت لینوکسی رو راه انداختند. 3 جلسه 4 ساعته (مجموعا 12 ساعت) طول کشید و نوشتن مراحل کار با لینوکس برای راه اندازی برد Alix 2d2 کار راحتی نبود و بهتر دیدیم نتیجه رو که یه فایل ایمیج از لینوکس روی CF CARD هست رو براتون بزاریم.

جادی با دستور dd اومد از فلش کارت 2 گیگی سیستم عامل Voyage MPD که همه تنظیماتش کامل شده برای پخش بیت پرفکت (با فایل رونالد) یه ایمیج تهیه کرد من zip شده اش رو اینجا گذاشتم.


بعد دانلود از زیپ دربیاریدش و اون فایل رو با دستور dd روی یه cf card بنویسید بیت به بیت. فلش کارت شما آماده بوت و کار هست.

ورژن Voyage 0.9.5 هست، ورژن MPD 0.17.6 هست ، ورژن کرنل Real Time لینوکس 3.14.12 هست. کل تنظیمات بیت پرفکت بودن کامل انجام شده و لینوکس و برنامه با هم حجمشون کمتر از 200 مگ هست.

یه تشکر دیگر هم داریم از رونالد :


Read More

Alix 2d2 , Alix 1e , Sotm PCI to USB , RAVPower 12v LifePO4 Battery , Linux Voyage MPD , Macbook Pro , GMP Client , Ubuntu

جمعه 24 فوریه 2017
/ / /

Special Thanks to Pascal Dornier (from PCEngines)


اینا رسیده و هفته بعد دو تا سیستم راه اندازی میشه با کمک دوست خوبمون جادی که لینوکس رو خیلی خوب میدانند.

بعد از مک بوک من اومدم سراغ Alix و ممکنه بعدا سراغ BBB با RuneAudio لینوکس هم برم .

ببینید جمع بندی کامل من از همه مطالعاتم این شده کلا دو راه داریم.

یکی مسیر سرور کلاینت هست یعنی همین Alix هست با Linux Voyage MPD و یا BeagleBone Black با Linux RuneAudio که این حالت رو دارم تست میکنم همین هفته و نتیجه رو خبر میدم.

مسیر دیگه PC هست که حتما باید fanless باشه با هارد SSD متصل به mSATA . حالا یه سری میگن کم وات تر (زیر 10 وات) بهتره مثل Intel DN2800MTE Marshalltown یا Supermicro X11SBA-F با CPU Intel N3700 و یک سری هم میگن توان بالاتر بود مشکلی نیست مثل سری های 30 تا 80 وات Supermicro X11SSH-F Intel Xeon processor E3-1240 v5 یا Intel NUC DC53427HYE Core i5-3427U .

سیستم عامل برای PC هم عده ای معتقدند همین لینوکس Voyage MPD خیلی سبک خوبه و عده ای هم میگن ویندوز سرور 2012 و JPlay و استفاده از کد های Audiophile Optimizer .

بهتره CPU دو هسته یا 4 هسته باشه و برای CPU های کم وات و کواد کور سری های Core m3-7Y30 یا Atom یا Celeron یا Pentium N3700 یا N4200 که همه اینا زیر 7 وات هستند وجود دارند.

از کارت PCIe to USB JCAT Femto استفاده کنید. تو همه این حالات شما باید یه power Supply عالی داشته باشید یا حالا باتری عالی یا LPSU عالی و بدون اون نتیجه نداره.


برای نصب نسخه 0.9.5 که بهترین نسخه هست :




https://lacocina.nl/how-to-setup-a-bit-perfect-digital-audio-streaming-client-with-free-software-with-ltsp-and-mpd   (این وبلاگ برای رونالد هست)


برای کانفیگ بیت پرفکت mpd باید اینجا رو دانلود کنید :


Hi there,

All those new (and maybe even older) to music player daemon (mpd), linux and alsa, I’ve published a free script which with a single command generates a configuration file for mpd, which turns it in to an bit perfect music streamer.

The only requirement is that you have a working linux installation with mpd installed. After opening up a terminal screen, paste the following commands to generate and display a mpd configuration. When multiple audio cards (including USB DACs) are found, the script will ask you which one you want to use:

## make the directory where you want to download the script
mkdir /tmp/mpd-configure
## change to that directory
cd /tmp/mpd-configure
## download and unpack the script and other files needed
wget http://lacocina.nl/mpd-configure -O - | tar --strip-components=1 -zxf -
## run the script (the resulting configuration file will be displayed on the screen
bash mpd-configure

The script can be used in a fully automated fashion, by setting command line parameters and/or environment variables. In the following example, the result is saved to the system wide mpd configuration file `/etc/mpd.conf`, uses the first available USB Audio Class interface, sets the `music_directory` to `/srv/media/music` and the mpd ‘home’ directory (including its ‘database’) to `/var/lib/mpd`. In the case `/etc/mpd.conf` already exists, the script will make a backup of it:

## become root if neccessary
[[ $EUID -eq 0 ]] || sudo su
## set the paths to the music and mpd data directories and run the script,
## saving the output to `/etc/mpd.conf` while creating a backup of that file
## in case it exists:
CONF_MPD_MUSICDIR="/srv/media/music" CONF_MPD_HOMEDIR="/var/lib/mpd" \
bash ./mpd-configure --limit usb --noprompts --output "/etc/mpd.conf"
## restart mpd to use the new file
systemctl restart mpd
## done (press ENTER)

Some background information:

Regards and enjoy the music,


این لینک هم شاید بدرد خورد برای نصب :



اینم بخشی از نظرات همین آقای Ronald :


Based on my personal listening experience, a highly overpowered fanless system, with a high quality linear power supply, fitted with voyage mpd or another “linux audio” system sounds best, although the quality of the digital source files seems even more important and troublesome because we depend solely on the mastering, packaging and delevering effort the supplier of digital music provided us with. In computer and software design we do have choice and influence.

The difference with “linux for audio” systems and what is called “optimized for audio” Windows or Mac systems is that the latter are “best effort reverse engineering efforts” at most, while the former can, could and should be truly “designed for audio”. The suppliers of the audio optimizers claim they made hundreds or even a thousand of registry tweaks, but don’t mention the tens of thousands system properties they aren’t aware of or simply can’t access.

I’m an IT guy, and as such, don’t like perhaps and maybe when it comes to software design and implementation. On the other hand I’m a music lover, where emotion, personal interpretation and feeling are core values which I cherish and love. In these kind of discussions I get a bit annoyed by the fact that the domains of software, electronics and music get mixed up altogether.

Audio enthusiasts tend to use the same vocabulary for describing IT-systems and electronics. But they arent’t comparable. On the other hand, none of those guys and girls, who take their audio serious and are open minded at the same time, have ever looked for a “best effort reverse engineered” amplifier. When it comes to audio electronics, they go for the greatest design, coupled to a flawless, albeit affordable, implementation. The CAPS proposal is, as far as its hardware properties goes, exactly that.

The CAPS software properties on the other hand experience precisely the problem I described. “Audio Optimizers” for Windows or Mac do exactly what they preach, but we shouldn’t want that, nor do we need that. We should demand “designed for audio” software and are lucky enough to have such a system at hand, or at least something we could get to work that way. Because it is long standing, much debated, completely transparent and actively maintained, we can and should aim for perfect. Nothing less. We don’t have to reverse engineer it, modify 1.000 of its 40.000 registry settings. We can simply design it to work the way we want it to.

Good luck choosing your hardware! Run a designed for audio Linux together with mpd* —of course in bit perfect mode— and you’re ready to challenge the best analog setups, as long as your digital source files are made with love.


I started out with a diskless client (OS and software both run from the network) while the music resides on a NFS server. The first one was designed around an HP t5725 with an AMD Geode NX 15002 dual core) around 2005. I than stepped up to a Intel DN2800MT dual core Atom board, with which I was happy.

Until I heart my new Intel Core i5-3427U ULV NUC board, which I initially bought for playing back video (using xbmc). For playing back two channel digital audio (even at highest resolutions) it is overspecced by far, but it just sounds better.That is a result of the packing of the SPDIF frames inside USB URBs, which suffers from resources under load by design. To really fix that issue, we need a new discrete/i2s-like (open) standard.

As you can see in the changelogs of both the article and the script, that stuff is very recent. Of course Windows and Mac made progress the last years, as did Linux (and its alsa sound system, its UAC kernel modules/drivers and the music playing software mpd). But load on the system and its resources still have a negative impact on sound quality while maintaining stability and quality over longer periods of time takes up a lot of effort. So even today, those things need to be “managed” by reverse engineering on closed platforms.


لینک های رونالد :







اینم یه بخش دیگه:


 A dedicated designed-for-audio computer (hardware part)
On the hardware side we’re looking for a fanless, diskless and headless industrial grade PC with two CPU cores and two network interfaces.Fanless: We aim to minimize noise and vibration.
Diskless: We don’t want spinning disks inside our box, because they cause noise, vibrations and power fluctations. The only disk inside the PC will be a small mSATA solid state disk, to store the OS and music playing software on. Those wille be loaded in memory at power up, after which everything is booted and executed from RAM. We will be storing user files, like audio files, settings and preferences, on a network storage device. This way, we’ll complete eliminate activity on the SATA-bus and controller.
Headless: We only want the PCIe/USB-busses and controllers be dealing with the handling of audio. So there will be now screens or input devices attached to our box and we have no need for resource hungry 2D/3D graphics systems and their complex and error prone drivers. Instead we’ll be controlling the OS and music playing software from native applications on other devices, like desktops, laptops, smartphones or tablets, or, if desired, with any webbrowser on the local network using a webserver on the music playing PC. Of course, that would require careful implementation and resource assignement, as we would want to minimize it’s influence on audio related processes.
Industrial grade We’re looking for a system that lasts at least ten years with extensive use, without active cooling and with minimum EMI/RF radiation and vibration. We want extended lifespan components from well established suppliers. We want a well build non-vented box with as few holes as possible. We only need holes for connectors, two for ethernet, two for usb and one for power.
Two CPU cores We want a dedicated core to which we will tie all processes related to audio with realtime priority. Here processess will run like audio file retrieval from the network including the network stack itself, the usb stack and the processes needed for the music playback software. All other processes, like logging, controlling and the optional webserver, will be tied to the second core.
Two network interfaces We want a single dedicated gigabit network adapter with hardware TCP/IP offloading for retrieval of audio files on the network. All other network traffic, like control sequences, will be redirected tot the second (built-in) network interface.While the C.A.P.S. proposals are great, things can be simpler, cheaper and even better.When your on a tight budget (aren’t we all?) buy yourself a fanless industrial Intel dual core Atom based based system, like the Logic Supply AG150, configured with 2GB RAM, an idustrial 32GB msSATA drive and a best-in-class Seasonic switching power supply for around $390/€260, and you have a great starting point for this purpose.More speed means less switching, so if you can afford it, you might want to spend around double that money and buy a fanless industrial Intel dual core i5 Haswell based system, like the Logic Supply ML320, configured with 4GB RAM, a 32GB internal mSATA drive and a best-in-class Seasonic switching power supply for ~$750/€560. This system features the-best-in class NUC-design, coupling the CPU directly, so without heatsinks, to the upper side of the box. The upper part of the box is a folded sandwich construction of thick aluminium and thinner iron, which is great because it not only keeps the cores cool but minimizes RF/EMI radiation and vibration as well.You might improve on the rather good basics by replacing the switched mode adapter with a proper linear audio supply. I still haven’t come around to listen to the effect of such an upgrade, and I’am currently working with a local engineer to get such a beast built.The use of a dedicated USB PCIe card designed for audio in the PC, like the ones offered by Sotm (~$300/€350) or Paul Pang / PPA Studio (~$130) (who also offers great audio PC’s and other tweaks) did do some good in the Atom based system, but did not have any audible effect in my Core i5 system. This probably is due to the fact that I didn’t use an external linear power supply to feed the cards.

Other tweaks, like dedicated audiophile SATA-controllers and cables, do not apply to our system, as we only use our solid state mSATA disk to boot the OS and music playing software. After that everything will be executed from RAM, thereby bypassing the SATA-bus and controllers completely.
A dedicated designed-for-audio computer (software part)
As Microsoft has a long and bad track record of proprietary, hidden and non-sustainable “standards” and technology while frustrating open standards, they are not the supplier I want to attach myself to. But there are those who do and some of them have created some nice offerings, which can be divided in two categories.The first type consists of stuff that’s meant to be used like a desktop, connected to a TV and input devices or touchscreen, like JRiver Media Center (~$50/€40) and the free (as in free beer) closed source and proprietary Foobar. Of course that price is without a valid Windows (desktop) license, which those users –knowingly of course– bought as part of an OEM-installation for about $100/€100. For reasons described in this article, I don’t like all-in-one solutions like these and I’m not interested in them.The headless ones (based on Windows Server) are –as designs– more to my taste, like Audiophile Optimizer (~$100/€80) and JPlay (~$130/€100). Apart from that, you will of course need to buy a proper Windows Server license, which is an art in its own, that will set you back more than $300/€300 (just an estimation).Apart from the price, the Windows based “products” all suffer from two intrinsic problems. The first one is that Windows seized supporting USB Audio after Class 1 was defined, back in 2006. A a result, there’s no native UAC2 support in Windows, which means you have to revert to third party (and closed source) drivers, which is something I’m surely not after. The other problem is that they can only go forward by going backwards, ie. by reverse engineering. Thereby they’re battling their supplier of choice, which seems silly in my opinion. Generally these “products” consists of registry tweaks and scripts that disable standard services or tweak the system in some way. Their developers bet they can get and keep the OS, drivers and software in control that way, and hopefully the 25.000 remaning settings, proprietary drivers and their updates don’t interfere with their plans. The same applies to Apple, although the underlying OS does offer more possibilities.

On the other hand, using free and open source software one can design and build a custom dedicated OS with playback software for a single purpose; getting the AES/EBU signal from the files on the network to your external UAC2 DAC in the best possible way.

Some of my fellow enthusiasts have created some great things based on free and open software. AudioPhile Linux is in active development and uses Arch, which is fitted with a custom realtime kernel and mpd. Voyage MPD, the first audio oriented system in a single compressed image, together with Vortexbox are geared towards small and cheap embedded DiY platforms, like Beaglebone and RaspberryPi.

Mine consists of a fully automated silent installation of a heavily customized (not reverse engineered) Debian with a custom compiled kernel based of the stock backported realtime kernel. It uses stock mpd and alsa modules and libraries and achieves great results.

Read More

Lithium LifePO4 Battery 12.8v

دوشنبه 13 فوریه 2017
/ / /

من کمی بازار رو گشتم تا باتری از نوع Lithium LifePO4 با همان lithium iron phosphate battery پیدا کنم و مارک RavPower پیدا شد. این نوع باتری 12.8 ولت داره و مستقیم وصل میشه به باتری ماشین و میتونه یک لحظه 600 آمپر جریان بده.

یعنی جریان دهی عالی داره در لحظه و اینو من میزنم به برد Alix2d2 ببینم چطوره. این شرکت Red wine هم از همین LifePO4 برای تغذیه سیستم هاش استفاده میکنه. برد ALix رسیده تهران اما هنوز دستم نرسیده. اون کارت PCI to USB شرکت SOTM اما رسیده دستم. اگر بیاد تو اسفند یه تست از ALIX MPD میگیریم.


صفحه نخست




Read More

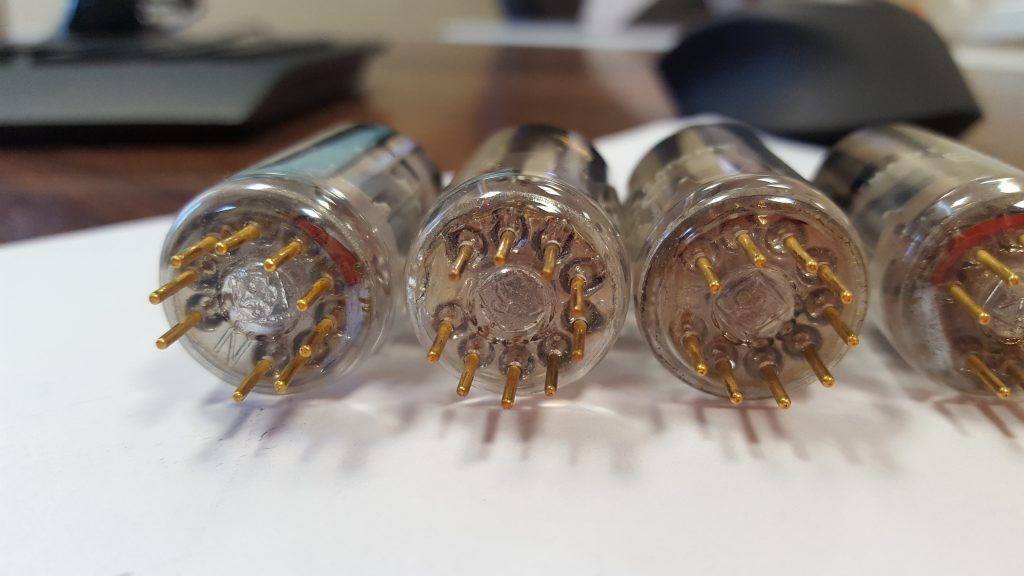

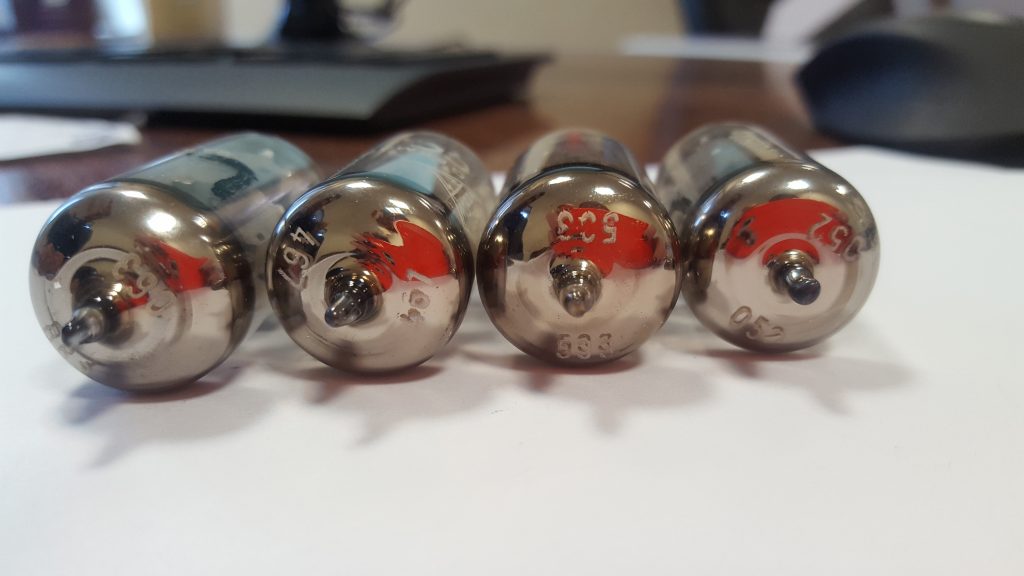

Telefunken E88CC برای EAR DAC 4

دوشنبه 6 فوریه 2017
/ / /

لامپ ها رسید امروز و نتیجه تست رو اعلان میکنم. لذت ببرید از ساخته دهه 60 آلمان.

بعد 10 ساعت صدا رو گوش میدم مخملی تر و شفاف تر و خالص تر هست اما همون کاراکتر حسی EAR رو داره و صدا Lean نشده اصلا. عالی عالی عالی عالی ، باورم نمیشه این همه تفاوت.

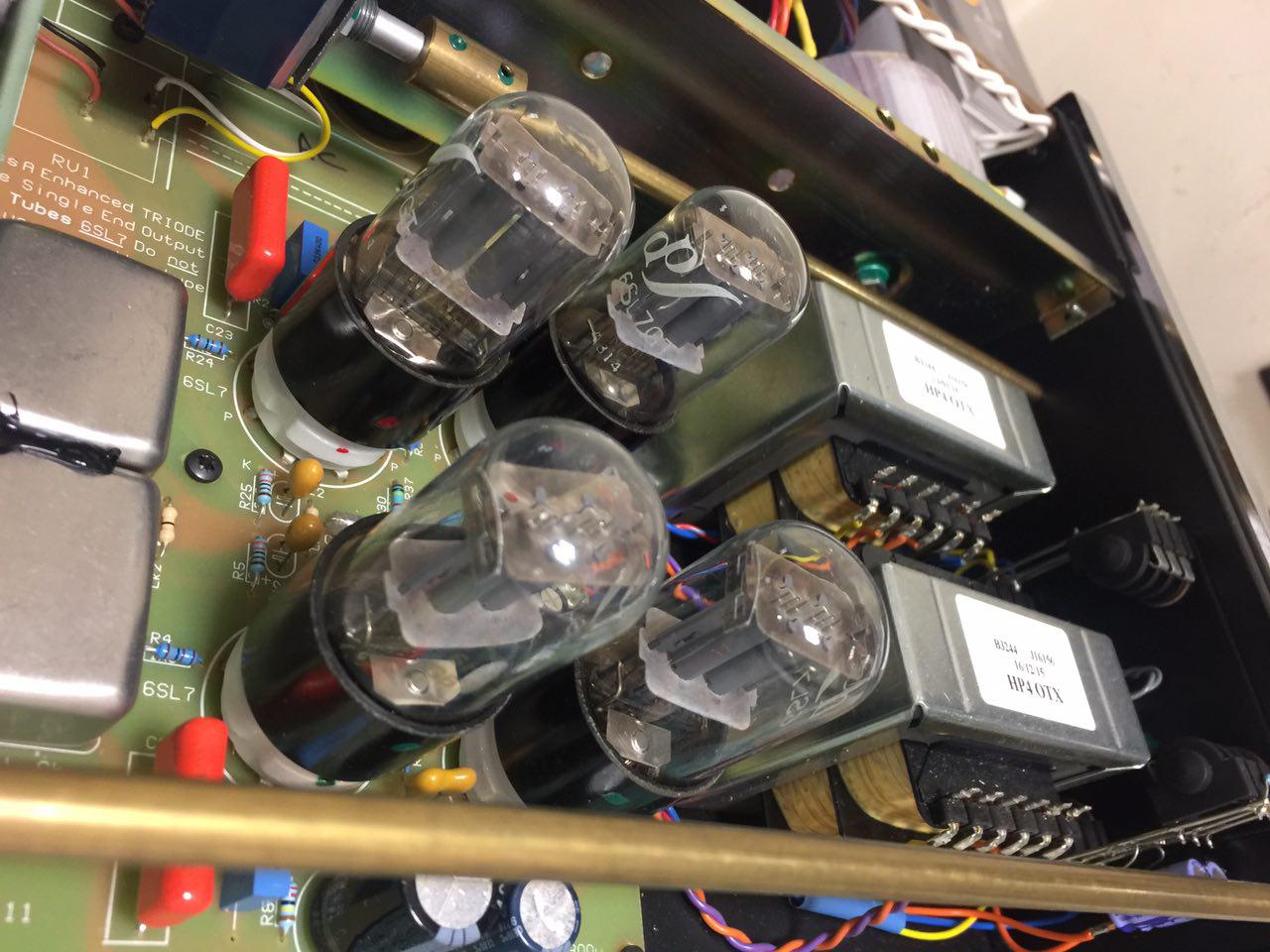

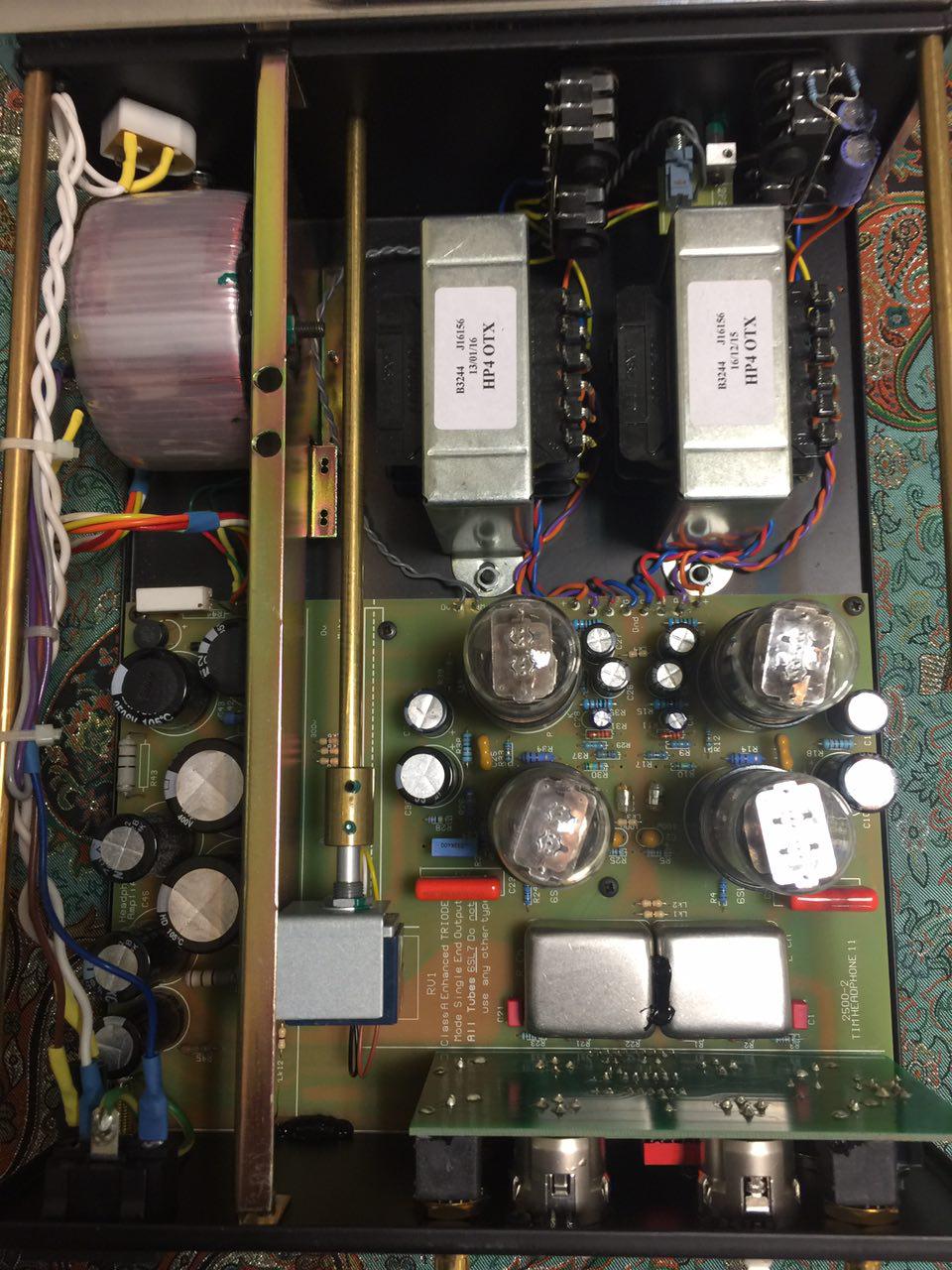

برای امپ هدفون EAR HP4 هم باید 6SL7 بگیریم که هنوز نمیدونم چه جایگزینی میشه براش گرفت. اینم داخل امپ هدفون :


Read More

PC Engines ALIX 2d2 system x86 boards

دوشنبه 6 فوریه 2017
/ / /

مدل alix2d2 رو سفارش دادم داره میاد. شد 120 دلار با همه هزینه هاش.



اصلا این alix2d2 چی هست من توضیح میدم. ببینید برخلاف یک PC یا نوت بوک که ورودی خروجی های زیادی دارند و cpu باید به همشون سر بزنه شما با alix2d2 هیچ ورودی خروجی I/O اضافی ندارید و یه فلش کارت دارید که سیستم عامل روش هست با حجم زیر 256 مگ و یه رم دارید 256 مگ و نه هارد دیسک دارید تو سیستم نه وای فای نه بلوتوث نه PCIe نه SATA کلا هیچی ندارید. فقط یک ورودی دارید که کابل شبکه هست و یه خروجی که  USB هست همین. دیتای موزیک روی شبکه در NAS هست و کنترل alix2d2 توسط هر کامپیوتر یا موبایلی که به شبکه وصله انجام میشه. یعنی تمام بار و پروسس سیستم روی کامپیوتر یا موبایل شما هست و هیچ کاری با alix2d2 نداریم. هم alix2d2 و هم NAS و هم موبایل ما به شبکه وصل هست و از طریق موبایل ما به alix2d2 دستور میدیم فلان فایل Wave یا هر فرمتی رو از روی NAS بخونه بیاره تو حافظه RAM و شروع به Play کنه بصورت Bit Perfect . همین خیلی ساده خیلی سرراست و راحت.

The ALIX board is a completely silent and fanless single board computer that only consumes 4 watts of power. The CPU is an x86 compatible AMD Geode running at 500Mhz; no need to compile special software. 256mb of RAM allows me to buffer FLAC files %100 to RAM before playing. The device has 2 USB ports, one of which is used to feed a USB DAC. There is no VGA, mouse, keyboard, or onboard video.

Voyage Linux is a stripped down version of Debian Linux desinged to run on embedded or low power devices, such as the ALIX. It can run off of a compact flash card as small as 128MB and runs entirely in RAM. Most importantly, it keps Debian’s APT package manager; installing software such as MPD and ALSA is only one apt-get command away. On the server it is configured with no audio software mixers, and MPD is given a direct hardware address of the USB DAC thus affording bit-perfect output.

A special version of Voyage Linux has been bee released by the Voyage team and aptly named Voyage MPD. This OS is aimed at the computer audiophile who wishes to use either the Alix, Soekris, or any x86 machine to serve up using MPD.

Unique features include:

* MPD 0.16~alpha2
* latest ALSA driver that supports USB Audio Class 2
(allowing 24bit and up to 192Khz sample rates)
* 2.6.33 real-time kernel

حالا بیاد ببینم نتیجه چطوره.



برای نصب لینوکس روی برد ALIX :

Installation was done using a USB card reader which is really easy using the installation script provided by voyage. After installing voyage on the cf card, you can just boot the system and it will start sending DHCP requests on eth0.

Put your CF card in your Alix board and start it. The first time it takes a couple of minutes because it will connect over dhcp and generate a ssh key pair.
Afterwards find out the IP Address and connect via SSH onto the machine. The default user is root and it’s default password is voyage.

فعلا بهترین نسخه Voyage MPD برای نصب نسخه 0.9.5 هست :










یه برد دیگه هم از همین سری سفارش دادم بنام alix1e که کارت PCI میخوره و براش کارت SOTM هم گرفتم که بشه ایزوله از برد کامپیوتر خروجی USB داد.


Read More

یه تست جالب AMR DP-777 vs EAR DAC 4

شنبه 4 فوریه 2017
/ / /

ببینیم تورستن کارش درست تره یا تیم پاراویچینی :

http://www.hifi.ir/wp-content/uploads/2016/12/IMG_0498.jpg http://www.hifi.ir/wp-content/uploads/2016/12/IMG_0492.jpg http://www.hifi.ir/wp-content/uploads/2016/12/IMG_0493.jpg http://www.hifi.ir/wp-content/uploads/2016/12/IMG_0494.jpg http://www.hifi.ir/wp-content/uploads/2016/12/IMG_0496.jpg

اول بگم اختلاف صدای این دو خیلی زیاد نیست و عبارات رو نسبی درنظر بگیرید.

صدای AMR رو همتون بیشتر خواهید پسندید چون هم به نسبت واضح تره هم کنترل شده تره هم بیس درست تره هم های فرکانس درست تره و EAR صدای کنترل شده ای در حد AMR شیک و دقیق نمیده.

اما صدای EAR DAC 4 شنیدنی و جذاب هست و این جذابیت بیشتر حس میشه اگر شما با بلندگوی Living Voice یا بلندگوهای حسی بشنویدش. من خیلی روی تست این دو تمرکز کردم و هم تو سیستم خودم و هم تو سیستم آرمن دقیق هر دو تو شرایط خوب تست شدند.

ببینید من نمیدونم چرا اما صدای EAR DAC4 واقعا خوبه ، یعنی خیلی خوبه و صدا حالت خالی دیجیتال رو نداره . خیلی مهمه که صدا پر باشه مثل آنالوگ و این خصوصیت واقعا در بیشتر DAC  های lean امروزی نیست. مهمترین نکته اینه این DAC رو تو یک سیستم حسی که میکرو داینامیک خوبی داره بشنوید تفاوت و ارزشش مشخص تر میشه دقیقا مثل AudioNote و تو سیستم های خیلی خشک و lean نمیشه فهمید چرا این DAC اینقدر خوبه. یه وقت فکر نکنید منظورم از صدای پر و انالوگ اون کاراکتر گرم و ابری لامپ هست نه ، اتفاقا من اون کاراکتر لامپ رو دوست ندارم و دارم لامپ اینو عوض میکنم که بهتر بشه.

اما EAR وقتی کنار AMR قرار میگیره تو موسیقی های شلوغ تر و داینامیک تر خیلی از شاخص هاش مثل جداسازی سازها ، کنترل بیس و های فرکانس ، وضوح در حد AMR نیست ولی به همه این تفاسیر صداش پر و آنالوگ هست. من عاشقشم از وقتی که با Living Voice RW شنیدمش. با بلندگوی غیر حسی و امپ های Lean نمیشه قضاوتش کرد و به همین دلیل هست که وقتی سیستم شما Lean باشه همچنان به سمت Audionote و EAR نمیروید چون اصلا تو سیستم شما ارزش اینا مشخص نمیشه و این نکته خیلی مهمی هست.

اون AMR صدای دقیق تری میده و کلا هم AMR صدای معقول و درستی داره که با همه این برتری ها من EAR رو نگه میدارم و تغییرش نمیدم و فقط لامپ هاشو عوض میکنم.

من احساسم اینه کیفیت قطعات داخلی AMR بهتره اما هر دو طراحی مدار درستی دارند و هر دو مینی مال و خوب طراحی شدند. تو موسیقی های خلوت تر این EAR خیلی خوب میدرخشه اما به محض اینکه موسیقی شلوغ میشه کمی نسبت به AMR به هم میریزه و اون کنترل و تفکیک رو به نسبت از دست میده.



عکس بالا داخل DAC EAR رو نشون میده .

اینم از لامپ های جدید که امروز خریدمشون و فردا تست میکنیم ببینیم چطوره :

Read More

انتخاب اجزای سیستم Music Server بجای مک بوک

جمعه 13 ژانویه 2017
/ / /

بهترین حالت اینه توان مصرفی مادربرد و cpu کم باشه و با بهینه کردن لینوکس و Mpd به یه حجم خیلی کم سیستم عامل برسیم. توزیع های لینوکس به ترتیب اهمیت برای من :

Voyage MPD (http://cheap-silent-usb-linux-music-server.blogspot.com/)
AudioPhile Linux
Linux Mint

انتخاب های زیر فعلا مناسب بنظر میاد:


برای توان های خیلی کم :


BeagleBone Black (ARM CPU)
PC Engines ALIX 2d2 (x86 CPU)
DHCOM pico ITX Base Board (ARM CPU)




برای توان های کمتر از متوسط (زیر 15 وات) مادر برد Supermicro هست که Supermicro X11SAA رو انتخاب نکردیم با اینکه N4200 بهش میخوره اما بخاطر نبود IPMI2.0 من رفتم سراغ X11SBA-F :


اول به نماینده سوپر میکرو در ایران زنگ بزنید (آقای نجفی 88962050 شرکت آساپردازش) و اگر نداشتند میشه از اینجا بخرید :                                           http://www.serverdirect.nl/

سی پی یو اینتل پنتیوم N4200 کوادکور 6 واتی هم انتخاب نکردم چون حتما باید مادربرد سوپرمیکرو باشه رفتیم سراغ Intel N3700 که اونم 6 وات هست کواد کور اما 30% سرعتش از 4200 کمتره:

Silvermont based Pentiums Braswell (14 nm) Socket FC-BGA 1170
Intel Pentium Processor N3700


The Intel Pentium N4200 is a quad-core SoC primarily for inexpensive notebooks and was announced mid 2016. It runs at 1.1-2.5 GHz (Burst) and is based on the Apollo Lake platform. Similar to the Braswell predecessor, the chip is manufactured in a 14 nm process (P1273) with FinFETs.

کیس :

Streacom F7C Alpha/Evo Chassis

رم DDR4 با ظرفیت 8Gig

هارد اینترنال برای سیستم عامل SSD با برق جدا و فیلتر SOtM SATA power filter

کارت PCIe to USB شرکت SOtM tX-PCIexp card با برق جدا از PSU خطی External

و برق خطی :

HDPLEX 100W Linear Power Supply
HDPlex 250W Internal DC-ATX

بدون هیچ دیوایس اضافی مثل DVD Rom و …

کلا زیر 15 وات میشه.

لینوکس هم بسیار اوپتیمایز و کوچیک شده با کرنل RT و خروجی صدای ALSA و نرم افزار پخش صدای بیت پرفکت MPD که هیچ دیوایسی مانند موس و کیبرد و مونیتور لازم نیست باشه و با یه گوشی موبایل کامل میشه MPD رو کنترل کرد.

مادر برد

Intel Pentium Processor N3700,
Single socket FCBGA 1170, 6W
Up to 8GB 1600MHz DDR3 Non-ECC SO-DIMM in 2 sockets
1x PCI-E 2.0 x1 (in x8),
1x Mini-PCIe (mSATA support)
Dual GbE LAN with Intel® i210-AT
1x HDMI, 1x DP, Intel HD Graphics,
VGA port for BMC
2x USB 3.0 ports (2 rear), 7x USB 2.0 (2 rear, 4 via headers, 1 Type A)
I/O: 1x SATA DOM, 2x COM, TPM 1.2 header, ALC 888S HD Audio
IPMI 2.0 with dedicated Port and KVM
Supports 12V DC power input




برای توان های بیشتر میشه از اینتل Intel Xeon E3-1240 v5 که 80 وات هست و یا Intel Xeon E3-1240L v5 که 25 وات هست استفاده کرد با مادر برد Supermicro X11SSH-F که بهترین انتخابه با کیس FC9 شرکت Streacom .





















Read More

Linux Ubuntu Audio Setup , Macbook Pro

یکشنبه 25 دسامبر 2016
/ / /

این مک بوک صدای خوبی میده اما حریف CEC نمیشه . صدای CEC میکرو داینامیک خیلی خوبی داره که هیچ ترنسپورتی نداره. این ست ما مک بوک برکلی کابل پیوریست کلا 5000 دلار هست و ترنسپورت های زیادی رو میتونه بزنه ولی CEC رو نه.

جمع بندی های Computer Audio تا این لحظه:

خروجی باید همون USB باشه با کابل Purist Anniversary و دریافت کننده اسنکرون با کد گوردون یعنی همین Berkeley Alpha USB

مادربرد و cpu باید با کیفیت ساخت بالا باشند و هم زیر 15 وات باشن با سیستم عامل بسیار سبک لینوکسی مثل Lubuntu و پلیر MPD


برای برق باید یا باتری خیلی عالی با امپدانس خروجی کم باشه یا Power Supply خیلی خوب برای دو قسمت هم usb هم مادربرد CPU

برق سیستم خیلی مهمه. من هنوز به جمع بندی نهایی نرسیدم

اینم از لینک های بهینه کردن لینوکس برای صدای بیت پرفکت خوب :

سخت افزار زیر 15 وات با حذف I/O های اضافی و استفاده از کرنل RT یا همان Real Time لینوکس با بهینه کردن لینوکس و حذف پروسس های اضافی و استفاده از نرم افزار MPD با درایور بیت پرفکت ALSA و پریوریتی بالا.
